Поверка измерителей иммитанса Е7-25 в Оренбурге

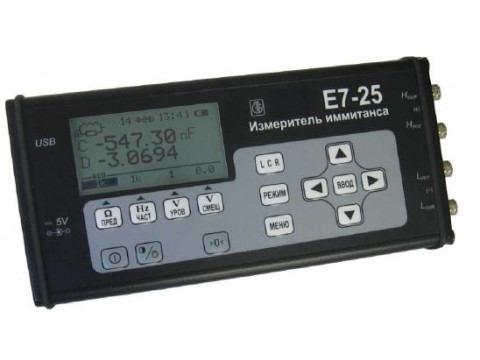

Назначение: для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) в диапазоне частот 25 Гц…1 МГц. Область применения — в лабораториях, на предприятиях при входном и производственном контроле ЭРЭ, в ремонтных мастерских для измерения электрических параметров ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин, для научных исследований.
Поверка измерителей иммитанса Е7-25
В основу работы прибора положен метод вольтметра-амперметра. Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.
Поверка измерителей иммитанса Е7-25 проводится в соответствии с документом МРБ МП. 1806-2008 «Измеритель иммитанса Е7-25. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2010 г.
Перечень основного оборудования, необходимого для поверки:
- набор мер сопротивления эталонных Н2-1;
- меры емкости Р597;
- меры малой емкости образцовые КМЕ-11;
- набор мер емкости образцовых Е 1-3;
- магазины емкости М1000 и М10000;
- меры индуктивности Р5105-Р5115 и Р593;
- меры добротности Е 1-13;
- составные меры тангенса угла потерь, больших значений сопротивления и индуктивности по ГОСТ 8.294-85;
- резисторы С2-29.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.019-85. Государственный первичный эталон и государственная поверочная схема для средств измерении тангенса угла потерь.
- ГОСТ 8.028-86 Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.029-80 Государственный первичный эталон и общесоюзная поверочная схема для средств измерении индуктивности.
- ГОСТ 8.371-80 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ 8.498-98 ГСИ. Государственная поверочная схема для средств измерений электрической добротноети.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ ВУ 100039847.090-2008 «Измеритель иммитанса Е7-25. Технические условия».
