Назначение: для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций в диапазоне частот до 6 ГГц.
Поверка генератора Rohde Schwarz SGT100A
Принцип работы генераторов сигналов SGT100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен квадратурным и импульсным модуляторами и источником модулирующих сигналов на основе цифроаналогового преобразователя (ЦАП). При этом формирование отсчетов для ЦАП с необходимым видом модуляции производится на внешнем компьютере и загружается в виде сигнального файла в генератор с помощью цифрового интерфейса связи.

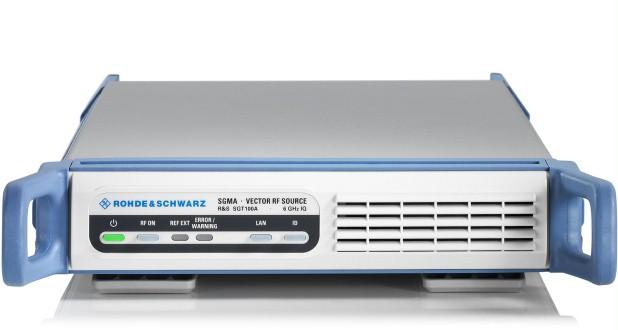

Конструктивно генераторы сигналов SGT100A выполнены в виде настольного лабораторного прибора, на передней панели которого находятся индикаторы статуса генератора, а на задней — разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов. Управление генераторами осуществляется по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SGT100A оснащены интерфейсами USB, LAN, PCI Express.
Поверка осуществляется по документу РТ-МП-2821-441-2015 «ГСИ. Генераторы сигналов SGT100A. Методика поверки», утвержденному ФБУ «Ростест-Москва» “16” декабря 2015 года.
| Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт
частоты |
Частота выходных сигналов 5 МГц, 10 МГц | ± 5-10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Частотомер
универсальный |
Диапазон частот от 0,001 Гц до 100 МГц | ± 5-10-10 с внешней опорной частотой за 1 год | Частотомер
универсальный CNT-90XL |
| Анализатор
спектра |
от 1 МГц до 20 ГГц
(от минус 120 до 15) дБмВт Демодуляция 16QAM Фазовый шум на 1 ГГц, при отстройке 10 кГц |
± 1 • 10-6 Линейность:
± (0,1.. .0,3) дБ ± 0,5 % не более минус 134 дБн/Гц |
Анализатор спектра FSW26 |
| Измеритель
мощности |
от 0 до 6 ГГц от 2*10-3 до 1х102 мВт | ± 0,1 дБ | Преобразователь
измерительный NRP-Z51 |
| Анализатор
цепей |
от 100 кГц до 6 ГГц КСВН: от 1,05 до 10 | ± 5 % | Анализатор цепей векторный ZNB8 |
Сведения о методах измерений
содержатся в документе “Генераторы сигналов SGT100A. Руководство по эксплуатации”.
Нормативные документы, устанавливающие требования к генераторам сигналов SGT100A
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
