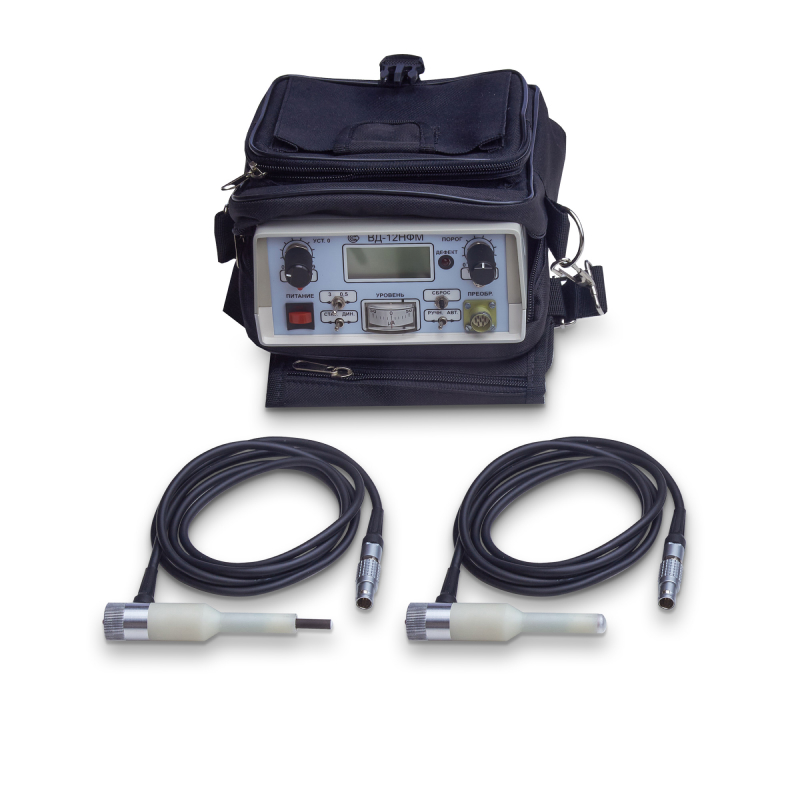

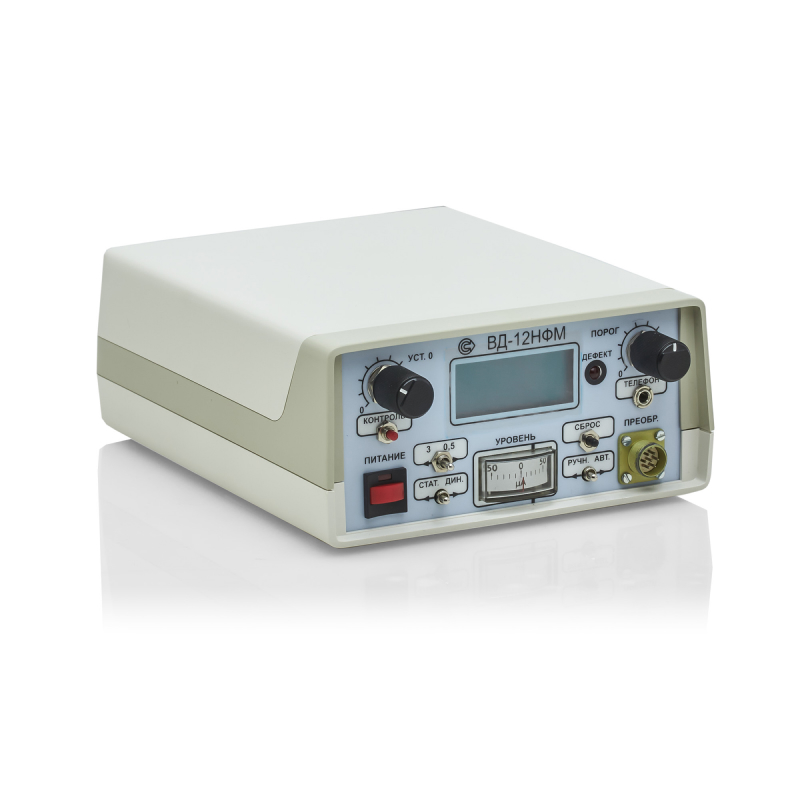

Описание вихретокового дефектоскопа ВД-12НФМ
Обнаружение поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.
Дефектоскоп ВД 12НФМ может быть использован для контроля изделий из алюминиевых и латунных сплавов.
Может применяться в различных отраслях промышленности.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ВД 12НФМ
· Контроль необработанных литых деталей.· Высокая чувствительность при значительной шероховатости поверхности.· Простота и надежность в эксплуатации.· Световая и звуковая индикации при обнаружении дефекта.· Автономный источник питания.· Метрологическое обеспечение по стандартному образцу.· Оценка глубины дефекта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):
Материал образца
|
Порог чувствительности, мм
|
||
Ферромагнитный
|
При шероховатости поверхности не более
|
Rа 1,25
|
Rz 320
|
Глубина ИД
|
0,5±0,05
|
3,0±0,1
|
|
Ширина ИД
|
0,05...0,15
|
0,1...0,3
|
|
Немагнитный
|
При шероховатости поверхности, не более
|
Ra 1,25
|
Rz 160
|
Глубина ИД
|
0,5±0,05
|
1,5±0,1
|
|
Ширина ИД
|
0,05...0,15
|
0,05...0,15
|
Электропитание
|
автономное от 4 аккумуляторов типа АА
от сети 220В 50Гц (изготавл.по отдельному заказу) |
Продолжительность непрерывной работы, ч., не менее
|
8
|
Диапазон рабочих температур, °С
|
от -10 до +40
|
Относительная важность при температуре +25°С, %
|
80
|
Габаритные размеры, мм:
электронного блока (Д х Ш х Г) преобразователя (диаметр х длина) |
190 х 140 х 70
20 х 100 |
Вес, кг
|
0,9
|
* изготавливается по отдельному заказу
